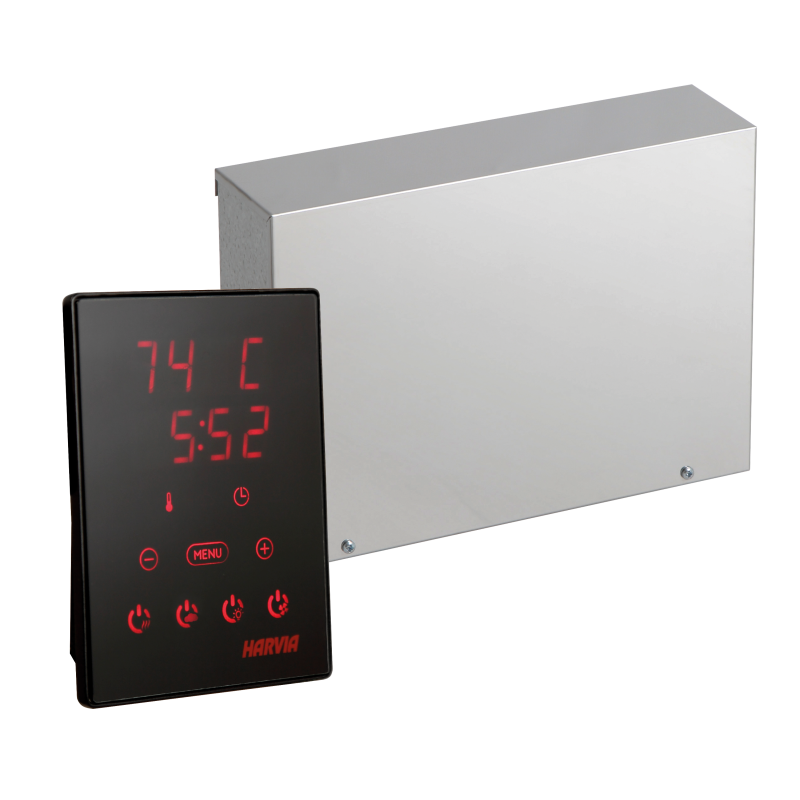

Harvia Xenio CX180-45 on yleiskäyttöinen ohjauskeskus, joka on suunniteltu yhteensopiville sähkökiukaille. Se voi ohjata 9–29 kW:n tehoisia kiukaita syöttöjännitteestä ja sähköliitännästä riippuen.
Erillisen digitaalisen Xenio-kosketusnäytöllisen ohjauspaneelin avulla käyttäjä voi säätää saunan lämpötilaa ja käyttöaikaa sekä kytkeä valaistuksen ja ilmanvaihdon päälle tai pois päältä. Näyttö näyttää selkeästi tärkeimmät käyttötiedot ja ilmoittaa, kun asetettu saunan lämpötila on saavutettu.
Kompakti ohjauspaneeli voidaan asentaa saunan sisä- tai ulkopuolelle valmistajan asennusohjeiden mukaisesti. Virtalähde on asennettava saunan ulkopuolelle kuivaan paikkaan.
CX180-45 tukee etäkäyttöä yhteensopivien lisävarusteiden, kuten MyHarvia WiFi -lisävarusteen tai potentiaalivapaan etäkäyttökytkimen, avulla. Etäkäyttö vaatii yhteensopivan turvaratkaisun, kuten ovianturin tai lämmittimen turvalaitteen, ellei kytkettyä lämmitintä ole valmistajan hyväksymä etäkäyttöön ilman lisäturvalaitetta. Lisävarusteet myydään erikseen.
Sisäänrakennettu vikadiagnostiikka auttaa tunnistamaan mahdolliset järjestelmän toimintahäiriöt.
380–415 V 3N~ -liitännällä CX180-45 voi ohjata jopa 27–29 kW:n tehoista kiuasta ilman erillistä teholaajennusta . Lisävarusteena saatava Harvia LTY180-45 -teholaajennus tarvitaan vain silloin, kun tarvitaan lisää kuormituskapasiteettia.
Lämmityslaitteen suurin teho sähköliitännällä:
- 220–240 V 1N~: jopa 9 kW;
- 200–240 V 2~: jopa 9–10,8 kW yhdellä piirillä;
- 200–240 V 2~: jopa 18–21,6 kW kahdella piirillä ja symmetrisillä kuormilla;
- 200–240 V 3~: jopa 15–18 kW;
- 380–415 V 3N~: jopa 27–29 kW.
Lämmityslaitteen suurin sallittu teho riippuu syöttöjännitteestä, sähköasennuksesta ja liitäntäkonfiguraatiosta. Sopivan liitäntätavan määrittää pätevä sähköasentaja lämmityslaitteen ja ohjausyksikön asennusohjeiden mukaisesti.
Ohjattavat toiminnot:
- saunan lämpötila;
- lämmittimen käyttöaika;
- valaistus päälle/pois;
- ilmanvaihtopuhallin päälle/pois;
- yhteensopivat etäkäyttö- ja turvatoiminnot.
Paketti sisältää:
- Xenio digitaalinen ohjauspaneeli;
- tehoyksikkö;
- ohjauspaneelin kehys;
- 5 m ohjauspaneelin datakaapeli;
- lämpötila-anturi 4 metrin liitäntäkaapelilla.
Tekniset tiedot:
- Valmistaja: Harvia;
- Malli: Xenio CX180;
- Tuotekoodi: CX180-45;
- Tuettu lämmittimen teho: 9–29 kW, sähköliitännästä riippuen;
- lämpötilan säätöalue: 40–110 °C;
- Suojausluokka: IPX3;
- Suurin kytketty valaistusteho: 100 W;
- Taajuus: 50/60 Hz;
- Ohjauspaneelin mitat: 110 × 85 × 24 mm;
- Virtalähteen mitat: 270 × 365 × 75 mm;
- Tehoyksikön vaatima vähimmäistila: 400 × 400 mm;
- Ohjauspaneelin datakaapelin pituus: 5 m;
- Väri: musta;
- Sertifikaatit: CE, EAC.
Asennuksen ja sähköliitännät saa suorittaa vain pätevä sähköasentaja valmistajan ohjeiden mukaisesti.
